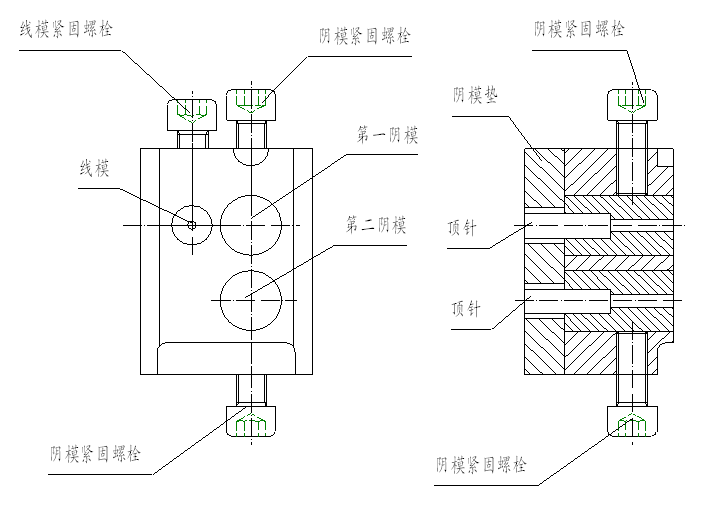

一、二模三冲螺丝机切料模和镦锻模具的安装

    1、松开固定在阴模座上的阴模固定螺栓，清扫干净模座腔。

    2、将顶针套入第一阴模的模孔内并放置阴模座的第一模孔内，根据调整的幅度适当添加垫圈，第一阴模套入阴模座的模孔后并用阴模紧固螺栓锁紧第一阴模，防止其松动。

    3、装好第一阴模后，装线模，并用紧固螺栓固定。

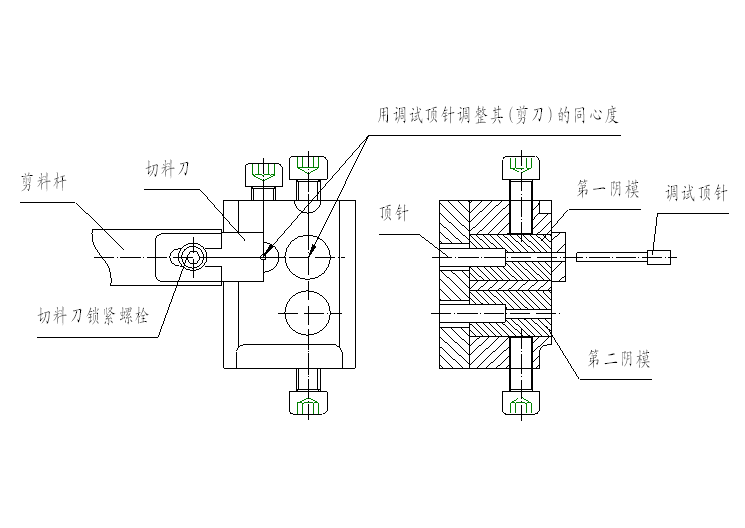

    二、二模三冲螺丝机安装并调整切料刀

    1、安装切料刀，剪刀与线模之间的位置必须要用与坯料一样大小的顶针调试，使顶针能在剪刀的切料孔与线模之间能平滑滑动。

    2、剪刀与线模同心调好之后，用线材试机，观察其能不能无阻碍地顺利进料，如不能顺利进料，可适当修整线模的进料孔的大小。

    3、剪刀与第一阴模之间也要用顶针调试，调试切料孔与一模的位置要对中，且不能有阻碍，使坯料能在第阴一模平稳地递进和顶出。

    三、冲头座的安装与调整

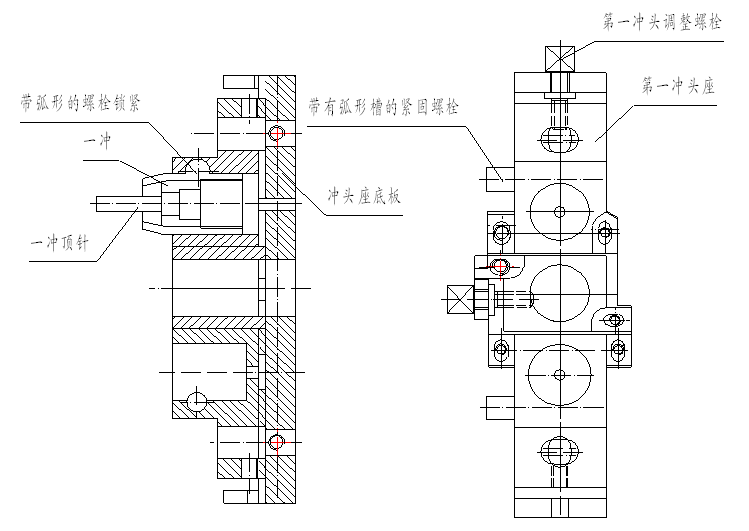

    1、装一冲，一冲顶针的长度要根据样品的规格来设计计算，并用杆部带有弧形槽的螺栓锁紧，使第一冲头紧固，不能有窜动的现象。

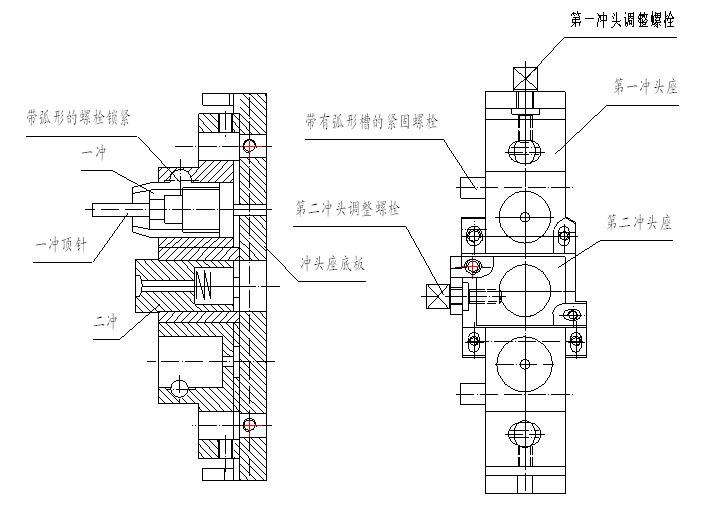

    2、装二冲，并用冲头座两侧的调整螺栓调整冲头的同心度。

    3、第二主模与第二冲模装好之后，二冲与第一阴模吸料，把坯料从第一阴模吸出，根据吸料的长短，调整机器的运行速度的已快慢（调整的位置有：电机、皮带轮）。

    4、二冲吸料并初步成型，再定型要打坯料或（带台阶的螺钉）的长短。

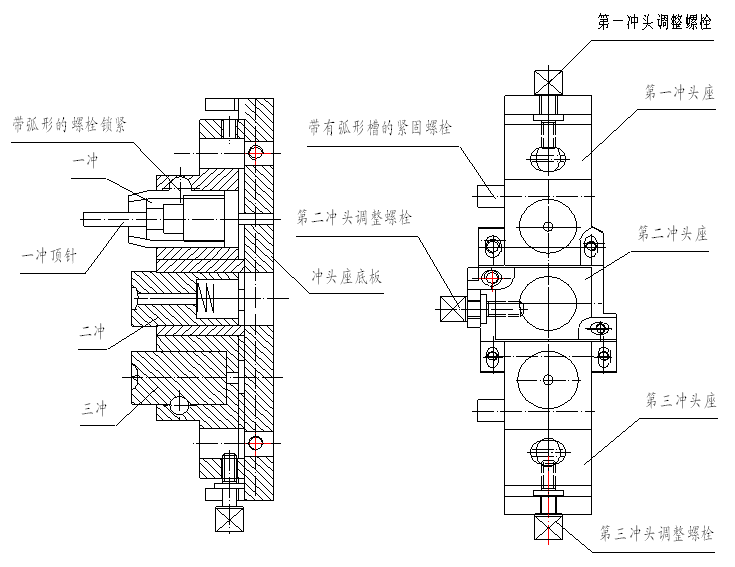

    5、定好坯料及带台阶的长短之后，再装三冲。

    6、三冲装好之后，根据坯料的大小与长短，适当添加垫片和弹簧等。

    7、三冲装好之后，调试出料的快慢（即把坯料从二模顶出的时间），调整的部位有：顶杆螺栓、顶料限位螺栓等。

    四、螺丝机各部的调试

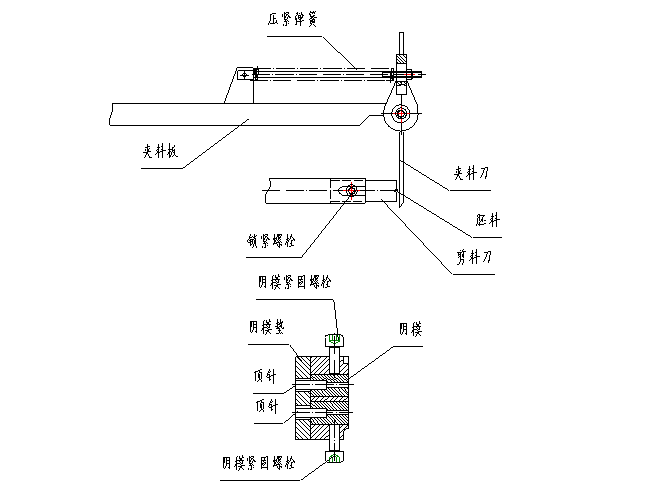

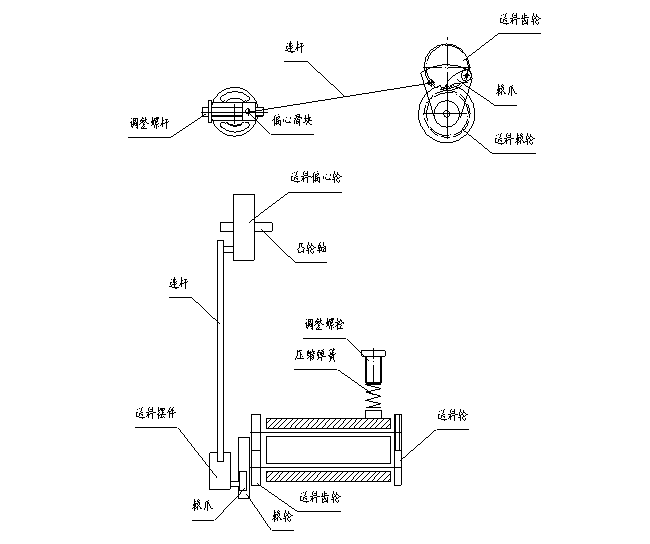

    1、送料机构的调整

    ·旋转调整螺杆，即可移动偏心滑块，从而调整送料长度。

    ·若进料困难，可旋紧压缩弹簧。若进料太紧，可适当旋松压缩弹簧。

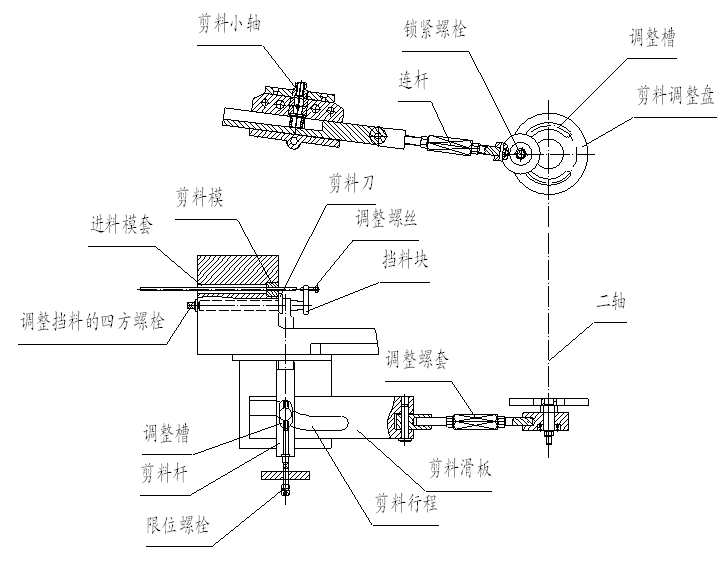

    2、螺丝机剪料机构的调整

    当镦锻工件的杆长不同时，应进行相应的调整，首先调整挡料装置，镦锻杆件越长，挡料块往远离进料模套方向调，反之，则往靠近进料模套方向调。剪料机构的调整，一般来说，起始装配是装在剪料调整盘内的偏心轴处于调整槽内的位置，镦锻时工件杆越长，剪料调整盘往逆时针方向调至合适，杆件越短，剪料调整盘往顺时针方向调至合适。

    调整偏心轮偏心轴位时，要注意刀具剪料后，能准确的把坯料送到阴模孔轴线上，待冲头把坯料推入阴模孔内，剪料刀应及时离开至免受冲头的碰撞，然后继续后退，免使剪料刀被冲头碰坏。特别是在加工短料料时，应该注意调整退刀的准确度。调整时用铁棒板动飞轮检查观察。

    调整剪料调整盘偏心轴位置时应积累经验，一般调整后认为适当时不要马上开机，而应用铁棍扳动飞轮数圈，观察情况正确后，方可开机工作，在调整剪料刀位置时，还有剪料杆的调整槽及调整螺套可兼作调整用。

    3、剪料刀与阴模的安装

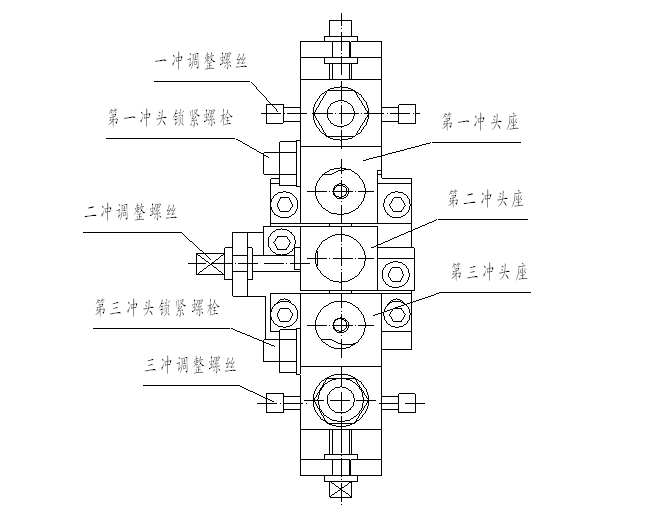

    4、冲头及冲模水平位置的调整

    当一、二、三冲模的位置水平位置与镦锻轴线不一致时，则旋松锁紧螺母，再旋转调整螺栓，使冲头在水平方向左右移动，当达到要求时，再旋紧锁紧螺母。

    一冲和三冲模的紧固，是用带弧形槽的拉紧锁紧冲模的锁紧螺栓固定的，二模只用普通螺丝即可锁紧固定，当要取下冲模时，只需把锁紧螺栓的螺母旋松即可。

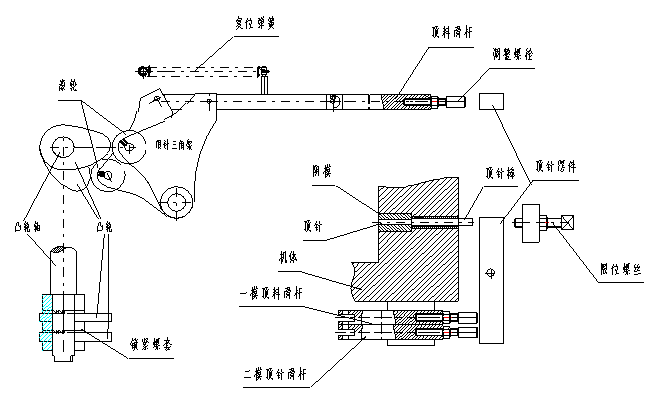

    5、顶料机构的调整

    当螺丝机镦锻产品时，产品杆身长短不同，因此顶料机构也应有相应的行程。而行程大小则应根据产品杆身长短进行调整。

    调校顶料机构时，先转动飞轮，带动凸轮轴转动凸轮，使凸轮处于最小半径位置时驱动滚轮，而滚轮驱动顶针三角架和顶料滑杆。顶料滑杆尾部调整螺栓驱动顶针摆件位置，顶料滑杆、顶针从头到尾所有零件都紧紧相靠，不能因不小心的原因在某两个零件间留有间隙。这时，将要制工件所需长度的线料插入带动模孔内，再用专用样板或量具测量坯料伸出阴模面的长度，确认符合要求时，把限位螺栓旋至顶住顶针摆件后紧固，再将调整螺栓反转半圈，使其与顶针摆件稍有间隙，将限位螺栓上的螺母旋紧。

    把调整螺栓紧固，调整认为适当后，转动飞轮将模具内坯料顶出，转至最大顶出位置时，应注意顶针摆件是否顶住使凸轮最顶端无法转过滚轮，若发生这种情况，应把调整螺栓后退，使其与顶针摆件间隙增大至凸轮能正常旋转。至于调节开始顶出时间，则应旋转凸轮锯齿盘至所需起始时间后固定凸轮锯齿盘。

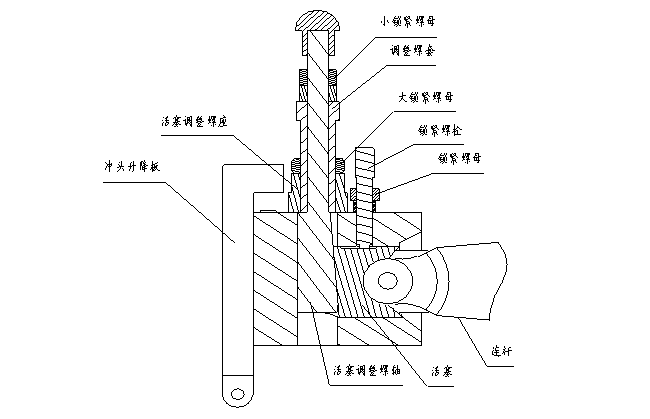

    6、冲头大滑块调整

    当镦锻不同直径产品时，则需要更换模具，或镦锻同一产品而镦锻模子损坏时，则需更换冲模。当更换冲模时，往往必须对大滑块的轴向位置作少量调整，使冲模与阴模之间的间隙不致太大或太小，并不致使冲模顶在阴模上，使机器不能转动。

    若需大滑块调整往前行靠进阴模，先旋松小锁紧螺母和活塞紧固螺母、螺栓，再旋转调整螺套使其上升，使大滑块前行至所需位移量，再紧固螺杆固定螺母，最后将大锁紧螺母旋紧，并将活塞紧固螺母固紧即可

    若要将大滑块往后调整远离阴模，同样先旋松小锁紧螺母和活塞紧固螺母、螺栓，然后旋转调整螺套使其下行，这样大滑块与活塞便有间隙，再旋紧活塞紧固螺栓，间隙便消除。最后旋紧大锁紧螺母和活塞锁紧螺母即可。

    大滑块往前或往后调整时，往往不能一次完成，需操作者心里估量作两三次逐步调整。

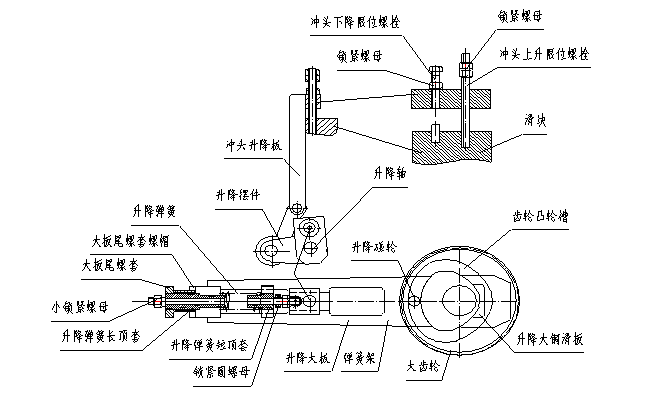

    7、冲头升降机构的调整

    冷镦机的右侧面的升降机构弹簧架在出厂时一般是调整好的，操作者在通常情况下不必去调动它，以免因调节不熟练而调乱，使机器产生不正常工作或升降滑块过度碰撞而使零件损坏。其实，本厂出厂的冷镦机在投入使用时，冲头升降位置若需调整也只需作微量调整，只要调整上下限位螺栓即可，不必去调动弹簧架零件，但为了使操作者对升降机构的弹簧架的工作原理有所理解，故对其工作原理进行叙述。

    由大齿轮上的齿轮凸轮槽，驱动弹簧架的升降碰轮，使弹簧架在升降大铜滑板的限制下前后滑动，当前移时，弹簧架中间的横隔驱动升弹簧，弹簧驱动升降弹簧长顶套，升降弹簧长顶套驱动两个锁紧圆螺母，而通过螺杆带动滑块，滑块带动升降摆件上摆，使冲头滑板上升，当冲头上升至被上限位螺母限制住时，弹簧架还要继续前移，此时弹簧使两个小锁紧螺母和升降弹簧长顶套压缩，因为这时升降摆件，滑块和螺杆都处静止状态，因此调整小锁紧螺母时应使弹簧不受过度压缩而使弹簧容易疲劳失去弹性。

    当弹簧架后移时，大板尾螺套驱动升降弹簧，升降弹簧驱动升降弹簧短顶套和锁紧圆螺母，通过螺杆带动滑块使升降摆件下摆，这时冲头滑块下行，当被冲头下限位螺栓顶住时弹簧架还要继续后移。而这时升降摆件、滑块、短滑动套、螺杆等都处于静止状态，因此，弹簧受到大板尾螺套的压缩。同样，调整大板尾螺套时应当适度。
