来源：www.shixi1980.com 编辑：徐景华 发布时间：2013年8月27日 所属分类：专题报道
随着工业的发展，尤其是世界汽车工业的飞速发展，汽车零部件的批量数量都成倍的增加，各种机械零件的开关也越来越复杂，如大头细杆件、多台阶件、超短形件、空心半空心件等等，采用切削加工效率低，成本高。各企业迫切需要一种效率高、成本低的工艺加工这些零部件。而双击冷镦机是很难加工这些产品的。即使是多工位冷镦机和多工位冷镦机的各自优点，研制出二模三冲冷镦机，也称金属零件成形机。
该机型国外在20世纪70年代中期研制成功并投入使用，80年代末逐步完善。坯料传递和冲头换位机构并不一致，有带夹钳、无夹钳，换给有上下和左右摆动两种，无夹钳送料的优点很多，可专门加工汽车，飞机、电脑等设备使用的特殊形状零件。
该机比双击冷镦机加工的零件广泛，也有一定的灵活性。比多工位冷镦机结构简单，价格便宜、操作方便，对多工位无法加工的复杂零件，二模三冲零件成形机却能发挥它的作用。
目前，美国、德国、日本等国家都已制造出这种机器。
在20世纪由东莞石西国菱机械有限公司研制出我国第一台2D3B型二模三冲零件成形机。该成形机具有自主知识产权，是世界领先的零件成形机。

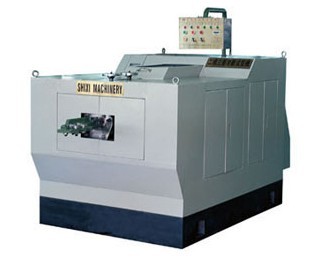

图片是石西企业制造的“石西”牌二模三冲成形机外观图，该机获中国通用零部件协会2003年度新产品“特等奖”。
产品名称：2D3B-XP1-C冷镦机
型号：2D3B-XP1-C、2D3B-XP1-C-P、2D3B-XP1-C-T
说明：带P为P.K.O装置的机型
带T为脱膜钳装置的机型
XP1为一组送料轮、C为全密封机型
可制直径φ2-7.5mm、可制长度60mm
普通型二模三冲机（现有机型：2D3B-XP1-C冷镦机、2D3B-XP2-C冷镦机）适宜生产成型后的坯料不需要加装辅助机构就可以使坯料脱离模具的多台阶实心或半空轴类产品，生产种类繁多，甚至许多要用三模三冲以上多工位机器才能做的零件也可以二模三冲机上制造了，如：在普通型二模三冲机上制造内、外六角螺栓；由于采用无夹钳递料，许多有夹钳二模四冲、三模三冲以上多工位机器难以加工的的大头小杆、大头短杆产品，在东莞国菱机械有限公司制造二模三冲机上加工就得心应手，如：加工十字槽大扁鼓头细长杆螺栓、大平头短小杆铆钉杆。
冷镦机的特点：
■可作一模二冲机、二模三冲机（功能包括二模四冲的功能）、抽芯拉钉机、中空铆钉机。
■采用本公司专利技术——无夹钳传递坯料，解决拉有夹钳多工位机难加工的大头短杆或形状复杂短身、大头小杆等零件和螺钉夹持问题。
■采用本公司的专利技术——整体高定性冲头升降系统，针对冷锻机最大的毛病，冲头升降系统不稳定的问题进行设计，彻底解决该毛病。
■万能调整冲头座技术，冲具调整简单方便，一般师傅就能掌握该技术。
冷镦机的生产范围：
■可生产范围广泛，包括：
普通螺钉、内外六角螺钉、六角头带垫螺钉、台阶钉及零件、多级台阶钉及零件、大头短杆钉及零件、大头小杆钉及零件、抽芯拉钉、开口型抽芯拉钉、中空铆钉等等高附加值产品。
注：可选配置P.K.O、脱模钳、
P.K.O和脱模钳、微电脑控制系统、刹车电机。
性能参数：
机型MODEL
2D3B-XP1-C
型号说明
可制直径(mm)
φ2-φ7
■可选择加装全空成形机构，用以制作套类零件。
■另可选配加装：带P.K.O装置；带脱模钳装置；可拆分式主模顶杆机构。
■剪模直径为22mm和第一主模直径为38mm的加强式模座为选配件。
■第一、二、三冲模尺寸可根据特殊要求改制。
■E：为半密封机型。
可制长度(mm)
60
最大剪断直径
和长度(mm)
φ7×80
每分钟产能(pcs/min)
70-100
行程(mm)
90
第一主模尺寸(mm)
φ35×100
第二主模尺寸(mm)
φ45×100
第一冲模尺寸(mm)
φ30×60
第二冲模尺寸(mm)
φ30×83
第三冲模尺寸(mm)
φ32×80
剪模尺寸(mm)
φ19×50
剪刀尺寸(mm)
85×35×10.5
重量(KG)
3000
主电机功率(kw)
5.5
油泵电机功率(w)
180
外形尺寸(cm)
245×120×162
P.K.O顶出行程(mm)
17
2D3B系列二模三冲多工位冷镦零件成形机：
采用独特专利技术——无夹钳递料机构，稳固可靠地制造有夹钳机器所无法制造的超短小多台阶螺钉、零件。在加装P、K、O前顶出机构（又称阳模顶出机构）、脱模钳或顶杆分拆机构、切边模机构后二模三冲的功能就变得更加全面，生产范围更加广范，善用者常有意外的惊喜。因为省略了带动夹钳运动的复杂齿轮转动机构，从而使机器故障率低、生产效率更高，调试操作与维护更方便快捷。同时又一机多用：可作为普通一模两冲机、两模四冲机、中空铆钉机抽心拉钉机使用，剪料机构可在半圆切料与圆剪切料间随意切换。生产范围广泛——可生产普通螺丝、带垫和不带垫内外六角螺丝，还可生产短身、短杆多台阶带孔零件及螺丝、紧定螺丝、中空半中空铆钉、封闭及开口型抽芯拉钉、轴类零件等等高附加值产品，避免在低值普通螺钉上进行自杀性杀价的竞争，面对国内外多工位机动辄数十万元的投资，本机型无疑具有极高的性价比（本机型一台售价仅十多万元人民币）。该机是趋高利、避低值进行产业升级的优良机器，深受中外厂商首肯与购买，产品已远销日本的葵精螺株式会社、富士精工（东洋公司）株式会社、福井镔螺株式会社、太阳晶鑫紧固件（上海）有限公司；台湾的耐力公司、汇锦公司；马来西亚的即将上市公司勇达集团等。土尔其、印尼、泰国、俄罗斯等国家的客商也多有洽购。
